旋转部件必须在旋转部件与静止部件之间传输电能。虽然可以通过布线实现这种传输，但会带来一些挑战，例如电线扭结或缠绕。这可能会导致故障，并可能引发更多问题。
在这种情况下，滑环是最佳解决方案。想知道为什么吗？今天我们将探讨滑环、其重要性以及更多相关内容。让我们来详细了解一下。

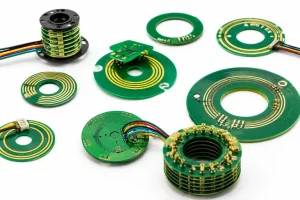

什么是PCB滑环？
PCB 滑环有助于在保持连续旋转的同时，在静止部件与旋转部件之间传输电能。它们无需专门的布线系统即可实现电力传输。
相反，在静止部件与旋转部件之间，仅需进行简单的电流传输即可。
基本安排包括：
- 固定部分用于连接外部电源或信号源。
- 旋转段确保将电气连接传递至旋转设备。
- 该接触系统可在旋转过程中确认电气接触。
- PCB的导电结构提供了一条有序的导电路径。
- 绝缘可将各个电路隔离，并防止发生意外连接。
PCB 技术如何助力滑环设计？
PCB技术对于紧凑型设计以及固定部件与旋转部件之间的能量传递非常有帮助。
以下是这里常用的几种选项。
PCB基板
PCB基板在电路之间提供电气绝缘，并起到机械支撑的作用。您应根据应用要求选择PCB电路，例如：
- 工作温度
- 机械强度
- 电气绝缘
- 尺寸稳定性
- 要求的板材厚度
- 环境条件
铜导电路径
铜是导电性极佳的金属之一，常用于电路中。PCB利用铜制导电路径制作滑环，以确保电流的顺畅传导。
铜导电路径的设计涉及几个关键因素，例如：
- 铜的厚度
- 导体宽度
- 额定电流
- 电阻
- 发热
- 电路间距
对于较大的电流，应考虑采用更宽的导线或更厚的铜层。
导电环和接触区域
导电环通过相互作用，在组件之间实现无缝的电流传输。它们既提供了导电路径，又形成了接触区域。
有几个关键因素需要考虑：
- 导电路径几何形状
- 接触面积
- 接触压力
- 电阻
- 磨损特性
- 电路隔离
电路间的绝缘
您想避免短路或电气干扰吗？那么，电路之间的绝缘就是这里最关键的因素。您应考虑电路之间的绝缘问题，并确保电路之间没有接触，以降低突发故障的风险。
该设计应包括：
- 适当的电路间距
- 电气隔离
- 合适的绝缘材料
- 适当的电压间距
- 电源与敏感电路的分离
PCB布局与制造
PCB布局和制造决定了导电路径、连接点、安装特征及其他元件的定位。滑环的紧凑结构必须确保各组件之间实现无缝的电导通。
PCB 滑环设计的关键注意事项
在设计滑环的PCB电路时，需要考虑几个关键因素。
电路布局
电路布局决定了PCB设计的整体结构。必须在电路中进行合理布局，并确保留有足够的间距。
以下是几个可供考虑的电路布局方案：
- 电路数量
- 电路配置
- 连接点
- 电气间距
- 安装位置
- 可用PCB面积
当前容量
额定电流至关重要，因为它有助于了解每条线路能够安全承载多少电负荷。如果导线截面积过小，散热可能不足，从而导致过热。
在选择电流容量时，还有以下几点需要考虑。
- 连续电流
- 峰值电流
- 铜的厚度
- 线宽
- 电阻
- 散热
信号完整性
当滑环传输信号时，信号完整性同样至关重要。电气噪声、接触电阻、干扰以及电路布局不佳等因素都会影响信号完整性。
与信号相关的设计应考虑以下因素。
- 信号类型
- 信号频率
- 电路隔离
- 接地
- 屏蔽
- 接触电阻
板材厚度
在许多情况下，板材的厚度也至关重要，尤其是在需要更长使用寿命时。较厚的板材耐用性更强；不过，它们可能占用更多空间。
在选择板材厚度时，必须考虑以下因素：
- 可用安装空间
- 机械强度
- 滑环的总厚度
- 制造能力
- 结构要求
机械尺寸
电气性能尚不理想。相反，应在给定的紧凑型PCB结构内正确组装各组件。以下是需要考虑的因素列表。
- 外径
- 内径
- 总厚度
- 安装孔位置
- 轴的尺寸
- 电缆出口位置
PCB 滑环与传统滑环的对比
| 功能 | PCB 滑环 | 传统滑环 |
| 结构 | 基于PCB的导电结构 | 传统金属环组件 |
| 个人简介 | 可以实现紧凑型设计 | 取决于施工情况 |
| 电路配置 | 基于PCB的布局 | 金属环的排列方式 |
| 动力传动 | 是的 | 是的 |
| 信号传输 | 是的 | 是的 |
| 自定义 | PCB与机械设计 | 环、刷和机械设计 |
| 电路密度 | 在紧凑型设计中可能较高 | 取决于环的配置 |
| 制造业 | PCB生产及组装 | 机械和电气装配 |
如何选择合适的PCB滑环
在选择 右侧 PCB 滑环, 您应考虑以下因素。
确定电路数量
首先，确定穿过旋转接口的电路数量。这应包括电流电路和低电平信号电路。
关于电路数量，有几个方面需要考虑。
- 电源电路
- 接地连接
- 控制信号
- 传感器信号
- 沟通渠道
- 备用电路
检查额定电流
电流和电压是两个在任何情况下都必须匹配的关键参数。若二者不匹配，可能会导致故障和损坏。
电流的选择过程应评估以下方面：
- 连续工作电流
- 峰值电流
- 所需安全裕度
- 导体容量
- 发热
确认额定电压
电压兼容性至关重要。请确保额定电压与滑环及已安装的系统相匹配。
您应考虑电压的以下方面。
- 工作电压
- 最大电压
- 绝缘要求
- 电路间距
- 电气间距
考虑转速
应根据实际需求调整滑环的转速。滑环的低速间歇旋转可能不适用于高速连续运行。
以下是几种需要考虑的转速类型。
- 正常转速
- 最大转速
- 旋转方向
- 连续或间歇运行
- 预期工作循环次数
确定信号要求
电源和信号有不同的要求。如果一个电路能传输高质量的信号，但存在电气干扰，它可能无法高效运行。
此外，你还必须考虑信号类型，例如：
- 模拟信号
- 数字信号
- 传感器信号
- 通信信号
- 高频信号
- 电力与信号的综合传输
测量可用空间
在选择PCB设计之前，应先测量可用空间。即使电气要求正确，物理尺寸也可能不合适，从而导致电路故障或承受更大的应力。
你应该量一下。
- 外径
- 内径
- 总厚度
- 安装尺寸
- 轴的尺寸
- 线缆布线空间
考虑运行环境
工作环境对PCB电路的耐用性和性能有着巨大影响。如果管理不当，可能会损坏机械部件并导致故障。
关于环境条件，有以下几个因素需要考虑。
- 灰尘
- 湿度
- 石油
- 振动
- 温度变化
- 化学物质暴露
- 连续运行
评估使用寿命
不同PCB的使用寿命因电路的维护和管理方式而异。不过，您应根据PCB的使用寿命来选择产品。如果只是偶尔使用，使用寿命可能会有所不同；如果是连续使用，使用寿命也会有所不同。
您应根据以下条件选择PCB。
- 工作循环
- 旋转频率
- 占空比
- 接触磨损
- 维护要求
- 预期使用寿命
常见问题解答
- 何时需要使用定制PCB滑环？
为了满足对电路数量、电流、电压、信号类型、外径、内径、厚度、安装方式、转速或环境条件的要求，需要定制PCB滑环。
- PCB滑环能否用于高速旋转？
是的。PCB 滑环可用于高速旋转系统，但必须满足相应的接触系统、材料、机械结构、电气要求以及预期使用寿命等条件。
- 哪些应用中通常会使用PCB滑环？
PCB 滑环广泛应用于机器人、转台、包装机械、自动化设备、旋转传感器、摄像系统和医疗设备等领域。
- PCB厚度对滑环有何影响？
与薄型PCB电路相比，较厚的PCB有助于导通大电流并承受更大的机械应力。不过，其成本可能较高。在这种情况下，您应考虑其适用性及其他情况。
- PCB 滑环在旋转过程中是如何保持电气接触的？
PCB滑环利用导电路径在旋转过程中保持电气接触。它采用触点或电刷系统来确保电力传输。
结论
PCB 滑环是一种先进且紧凑的解决方案，可消除布线及其他易发生故障的组件。它们有助于在确保组件持续运动不受干扰的同时，维持电力传输。然而，在选择 PCB 滑环时，必须重点关注 PCB 基板的选择、铜箔厚度、导线宽度、电路布局、绝缘、板厚以及机械尺寸。
